ควรใช้โบลท์และน็อตในการเชื่อมต่อแบบถาวรอย่างไร?

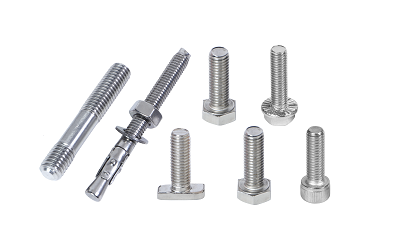

Jiaxing Aoke ผลิตผลิตภัณฑ์ครบวงจรสลักเกลียว, ถั่วและต่างๆเครื่องซักผ้า. เรามีแหวนรองแบบเรียบ แหวนสปริง แหวนล็อค และแหวนรองทรงสี่เหลี่ยมเพื่อให้ตรงตามข้อกำหนดการประกอบทั้งหมดสำหรับการเดินสายไฟฟ้า การติดตั้งอุปกรณ์ และการติดตั้งฮาร์ดแวร์เหล็ก เราผลิตส่วนประกอบชุบสังกะสีแบบจุ่มร้อน สแตนเลส และส่วนประกอบที่มีความแข็งแรงสูงด้วยวัสดุหลากหลายชนิดเพื่อตอบสนองความต้องการของคุณ เกลียวได้รับการตัดเฉือนอย่างแม่นยำเพื่อป้องกันการหลุดหรือการหลุดของเกลียวในระหว่างการขันให้แน่น เราสามารถจัดหาชุดอุปกรณ์ครบชุดตามข้อกำหนดการก่อสร้าง ขจัดความยุ่งยากในการซื้อและประสานงานส่วนประกอบแต่ละชิ้น(ภาพต่อไปนี้แสดงเฉพาะผลิตภัณฑ์ของเราบางส่วนเท่านั้น)

เมื่อใช้สลักเกลียวมาตรฐานสำหรับการเชื่อมต่อแบบถาวร จะต้องเป็นไปตามข้อกำหนดต่อไปนี้:

1. สำหรับการเชื่อมต่อแบบสลักเกลียวทั่วไป ควรวางแหวนรองแบบแบนไว้ใต้หัวสลักเกลียวและน็อตเพื่อเพิ่มพื้นที่ผิวแบริ่ง

2. ควรวางแหวนรองแบบแบนไว้ที่ทั้งหัวโบลต์และด้านน็อต โดยทั่วไปแล้ว ควรวางแหวนรองแบบแบนไว้ไม่เกิน 2 อันที่ด้านหัวสลักเกลียว และไม่ควรวางแหวนรองแบบเรียบมากกว่า 1 อันที่ด้านน็อต

3. สำหรับสลักเกลียวที่ออกแบบมาเพื่อป้องกันการคลายและสลักเกลียว ควรใช้น็อตที่มีอุปกรณ์ป้องกันการคลายหรือแหวนรองสปริง ต้องวางแหวนรองสปริงไว้ที่ด้านน็อต

4. สำหรับการเชื่อมต่อแบบเกลียวที่ต้องรับน้ำหนักแบบไดนามิกหรือในตำแหน่งที่สำคัญ ต้องติดตั้งแหวนรองสปริงตามข้อกำหนดการออกแบบ ต้องวางแหวนสปริงไว้ที่ด้านน็อต

5. เมื่อเชื่อมต่อคานไอหรือส่วนช่องโดยใช้ข้อต่อแบบเอียง ต้องใช้แหวนรองแบบเอียงเพื่อให้แน่ใจว่าพื้นผิวแบริ่งของหัวน็อตและสลักเกลียวตั้งฉากกับก้าน

ข้อกำหนดสำหรับสถานที่ติดตั้ง Bolt

การเชื่อมต่อไฟฟ้า

การเชื่อมต่อสายไฟหลักกลางแจ้งต้องใช้สลักเกลียวชุบสังกะสีแบบจุ่มร้อน สลักเกลียวจะต้องติดตั้งแหวนรองแบบแบนและแหวนรองสปริง หลังจากขันให้แน่นแล้ว สลักเกลียวควรยื่นออกมา 2 ถึง 3 เกลียว

ควรจับคู่สลักเกลียวแต่ละตัวกับแหวนรองแบบแบน 2 ตัว แหวนสปริง 1 ตัว และน็อต 1 ตัว

ระหว่างการติดตั้ง ให้วางแหวนรองแบบแบนหนึ่งตัวที่ด้านหัวสลักเกลียว และแหวนรองแบบแบนหนึ่งตัวและแหวนรองสปริงหนึ่งตัวที่ด้านน็อต โดยให้แหวนรองสปริงติดกับน็อต

การติดตั้งอุปกรณ์ไฟฟ้า

เมื่อยึดหม้อแปลงหรือฐานกล่องกระจายเข้ากับข้อต่อเหล็กโดยใช้เหล็กรางที่มีสลักเกลียว สลักเกลียวแต่ละตัวควรจับคู่กับน็อตหนึ่งตัว แหวนรองแบบมีรูหนึ่งอัน และแหวนรองแบบแบนหนึ่งอัน

เมื่อยึดโดยใช้เหล็กรางกับโบลท์แบน ควรจับคู่โบลต์แต่ละตัวกับแหวนรองแบน 2 ตัว แหวนสปริง 1 ตัว และน็อต 1 ตัว

ระหว่างการติดตั้ง ให้วางแหวนรองแบบแบนหนึ่งตัวที่ด้านหัวสลักเกลียว และแหวนรองแบบแบนหนึ่งตัวและแหวนรองสปริงหนึ่งตัวที่ด้านน็อต โดยให้แหวนรองสปริงติดกับน็อต

สำหรับการเชื่อมต่อสวิตช์แยก ฟิวส์ดรอปเอาต์ และอุปกรณ์ป้องกันไฟกระชากเข้ากับข้อต่อเหล็ก โดยหลักการแล้ว ให้ใช้สลักเกลียวยึดที่ผู้ผลิตอุปกรณ์ให้มา

ฟิตติ้งเหล็กคงที่

เมื่อรูโบลต์ในข้อต่อเหล็กเป็นแบบกลม โบลต์แต่ละตัวจะจับคู่กับน็อตหนึ่งตัวและแหวนรองแบบแบนสองตัว เมื่อเจาะรูสลักเกลียว สลักเกลียวแต่ละตัวจะจับคู่กับน็อตหนึ่งตัวและแหวนรองสี่เหลี่ยมสองตัว ระหว่างการติดตั้ง ให้วางแหวนรองแบบแบน (หรือแหวนรองสี่เหลี่ยม) หนึ่งอันที่ด้านหัวสลักเกลียวและด้านน็อต

เมื่อใช้โบลต์ปลายคู่สำหรับข้อต่อเหล็ก ปลายแต่ละด้านของโบลต์ควรติดตั้งด้วยน็อตหนึ่งตัวและแหวนรองแบบแบนหนึ่งอัน (หรือแหวนรองสี่เหลี่ยม)

สำหรับการเชื่อมต่อแบบโบลต์บนพื้นผิวเอียงของหน้าแปลนเหล็กรางน้ำและคานไอ ให้ใช้แหวนรองเรียวทุกครั้งที่เป็นไปได้เพื่อให้แน่ใจว่าพื้นผิวรองรับของน็อตและหัวโบลต์ตั้งฉากกับก้าน

ข้อกำหนดการทำเกลียวโบลต์

1. สำหรับโครงสร้างสามมิติ:

แนวนอน: จากภายในสู่ภายนอก; แนวตั้ง: จากล่างขึ้นบน

2. สำหรับโครงสร้างสองมิติ:

ตามแนวเส้น: สำหรับส่วนประกอบสองด้าน จากภายในสู่ภายนอก สำหรับส่วนประกอบด้านเดียว จากด้านแหล่งจ่ายไฟหรือในทิศทางสม่ำเสมอ ข้ามทิศทางของเส้น: ทั้งสองด้านจากภายในสู่ภายนอก ตรงกลางจากซ้ายไปขวา (หันหน้าไปทางด้านรับพลังงาน) หรือในทิศทางสม่ำเสมอ แนวตั้ง: จากล่างขึ้นบน

3. โครงสร้างระนาบแพลตฟอร์มหม้อแปลงไฟฟ้า:

การใช้ขั้วต่อแรงดันสูงและแรงดันต่ำของหม้อแปลงไฟฟ้าเป็นจุดอ้างอิง เดินจากขั้วต่อแรงดันต่ำไปยังขั้วต่อไฟฟ้าแรงสูง โดยใช้หม้อแปลงไฟฟ้าและเสาไฟฟ้าเป็นจุดอ้างอิง เดินจากด้านหม้อแปลงไฟฟ้าไปยังด้านเสาไฟฟ้า (จากด้านในออก)

ข้อกำหนดในการขันน๊อต

สลักเกลียวเชื่อมต่อจะต้องขันให้แน่นทีละตัว หากพบว่าเกลียวหลุดบนสลักเกลียวหรือน็อต หรือขอบน็อตที่สึกหรอจนทำให้ประแจหลุด ให้เปลี่ยนสลักเกลียวและน็อตใหม่

การประกอบสลักเกลียว

• ก่อนการประกอบ ให้ตรวจสอบสลักเกลียว น็อต และรูเกลียวของชิ้นส่วนที่จะต่อด้วยสายตา ควรไม่มีรอยบุบหรือรอยขีดข่วน และเป็นไปตามข้อกำหนดการวาด
• ระหว่างการประกอบ อย่าทำให้ส่วนที่เป็นเกลียวของสลักเกลียวเสียหาย
• แหวนรองบนหัวโบลต์และหน้าปลายน็อตต้องสัมผัสกับพื้นผิวของชิ้นส่วนที่ยึดอย่างสม่ำเสมอ จะต้องไม่เอียง และไม่อนุญาตให้ตีด้วยค้อนเพื่อบังคับให้สัมผัสกันระหว่างพื้นผิวทั้งสอง ก้านโบลต์ต้องไม่งอหรือเสียรูป
• ชิ้นส่วนที่จะเชื่อมต่อจะต้องได้รับการบีบอัดอย่างสม่ำเสมอ ประกอบให้แน่น และยึดให้แน่น
• เมื่อขันโบลท์และน็อตให้แน่น ห้ามใช้ประแจที่ไม่เหมาะสมโดยเด็ดขาด
• เมื่อประกอบโบลต์และสกรู ให้ขันด้วยมือให้แน่นด้วยระยะพิทช์เกลียวมากกว่า 2 ถึง 3 ระดับ ก่อนที่จะใช้ประแจหรือเครื่องมือไฟฟ้าขันให้แน่นจนสุด
• ในระหว่างการประกอบโบลต์และน็อต ให้ระมัดระวังในการปกป้องผิวเคลือบสี การชุบ และหัวของโบลต์และน็อตบนชิ้นส่วนที่เชื่อมต่อ สิ่งเหล่านี้จะต้องไม่เสียหาย
• หลังจากขันน็อตให้แน่นแล้ว หัวโบลต์ควรยื่นออกมา 2–3 ระยะเกลียวเหนือหน้าปลายของน็อต ทั้งน็อตและแหวนรองควรหันไปทางส่วนประกอบที่เชื่อมต่อด้วยด้านหลัง
• หลังจากขันสลักเกลียวให้แน่นแล้ว ให้ทาเครื่องหมายสี โดยทั่วไปแล้วเครื่องหมายจะเป็นจุดสีแดงที่จุดสัมผัสระหว่างสลักเกลียวและน็อต สีอาจแตกต่างกันไปขึ้นอยู่กับการใช้งานแต่ต้องแยกแยะได้ชัดเจน
