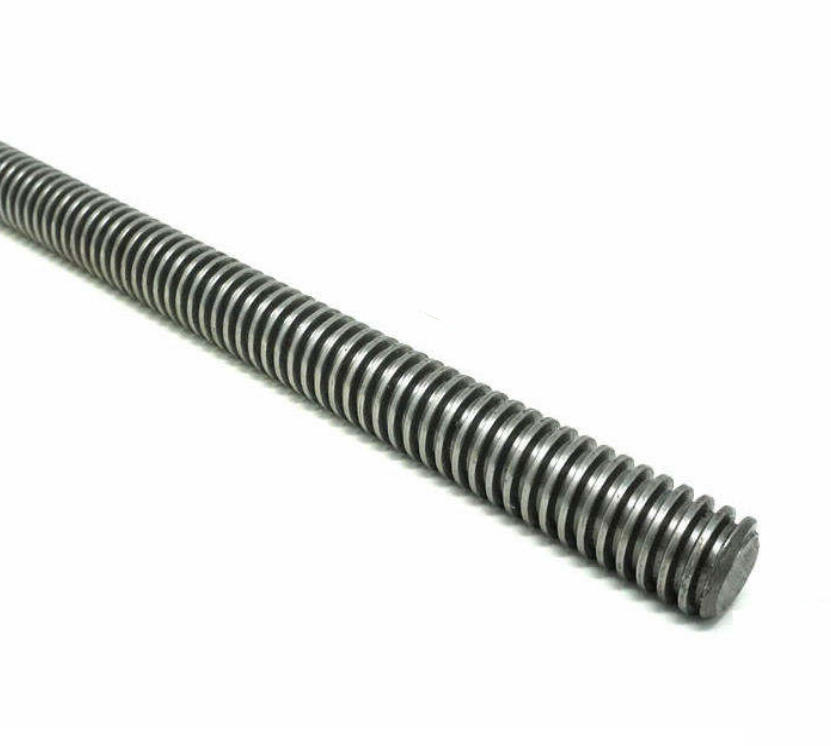

คุณเคยได้ยินเรื่องเกลียวสี่เหลี่ยมคางหมูหรือไม่?

เกลียวสี่เหลี่ยมคางหมูมีโปรไฟล์เกลียวสี่เหลี่ยมคางหมูหน้าจั่ว มีความลึกของเกลียวที่ลึกกว่าและมีพื้นผิวสัมผัสที่กว้างกว่าเกลียวเครื่องจักรทั่วไป ส่งผลให้มีความต้านทานแรงเฉือนและการดัดงอมากขึ้น ทำให้เหมาะสำหรับชิ้นงานที่รับภาระสูง เนื่องจากพื้นผิวสัมผัสมีขนาดใหญ่ เกลียวสี่เหลี่ยมคางหมูจึงมีแรงกดต่อหน่วยพื้นที่ต่ำกว่า ทำให้ทนทานต่อการสึกหรอได้มากขึ้น

มาตรฐานสากล (ISO): เป็นไปตาม ISO 2904-1977 มุมเกลียว 30° ระยะพิทช์แบ่งออกเป็นหยาบ (เช่น Tr40×7) และละเอียด (เช่น Tr40×3) ค่าเผื่อเกลียว 5H, 6H, 7H (เกลียวใน) และ 5g, 6g, 7g (เกลียวนอก)

American Standard (ACME): ANSI B1.5-1997 มุมเกลียว 29° รวมถึงเกลียว ACME และเกลียว Stub ACME

มาตรฐานเยอรมัน (DIN): DIN 103-1998 เข้ากันได้กับมาตรฐาน ISO มุมเกลียว 30° น็อตและสลักเกลียวเกลียวสี่เหลี่ยมคางหมู มักทำจากเหล็กโลหะผสมที่มีความแข็งแรงสูง เป็นส่วนประกอบหลักของลีดสกรูของเครื่องมือกล อุปกรณ์ยก และกระบอกไฮดรอลิก และมีการใช้กันอย่างแพร่หลายในด้านต่อไปนี้:

1. ระบบส่งกำลังของเครื่องมือกล: ลีดสกรูและน็อต

2. อุปกรณ์ยกและยก: แจ็ค, ลิฟต์;

3. เครื่องจักรกดและระบบไฮดรอลิก: เครื่องอัด, เครื่องฉีดพลาสติก;

4. เครื่องจักรก่อสร้างและวิศวกรรม: สกรูปรับนั่งร้าน, เครื่องผสมคอนกรีต;

5. รถยนต์และยานพาหนะ: ระบบบังคับเลี้ยว, ระบบกันสะเทือน
